Geschrieben von Archiméde, ein 28-jähriger Architekt aus Frankreich, mit einer Leidenschaft für die Welt der Technik, Grafik und Architekturdarstellung. Archiméde macht sich mit verschiedenen Softwarelösungen vertraut, um ihre Nützlichkeit, Stärken und Schwächen hervorzuheben, um eine möglichst objektive Meinung über sie zu bilden. Heute rückt ARCHLine.XP. Architektursoftware ins Rampenlicht.
"Ich hatte die Möglichkeit es einige Wochen zu testen, sodass ich mir ein umfassendes Bild von den Fähigkeiten des Programms machen konnte.
Bevor ich mich jedoch ARCHLine.XP zuwende, wollen wir uns mit einigen grundlegenden Dingen vertraut machen.
Wenn wir über BIM-Architektursoftware sprechen, werden am häufigsten zwei Namen genannt: Revit und ArchiCAD. Obwohl sie in der Tat die Marktführer für BIM-Software sind, gibt es darüber hinaus hervorragende Alternativen.
Dazu gehört ARCHLine.XP, das ich heute vorstelle. Archline.XP ist eine Architekturdesign-Software mit allen Tools und Funktionen, die Sie von einer BIM-Lösung erwarten. Es ist in zwei Versionen erhältlich: Die LT-Version ist eine „kleinere“ Version für einfachere Projekte und die Professional-Version ist ein vollständigeres, komplexeres Programm.
ARCHLine läuft auf Windows-Betriebssystemen. Wenn Sie es auf einem MAC-Computer verwenden möchten, benötigen Sie eine Emulatorlösung."
Vertraute und intuitive benutzeroberfläche

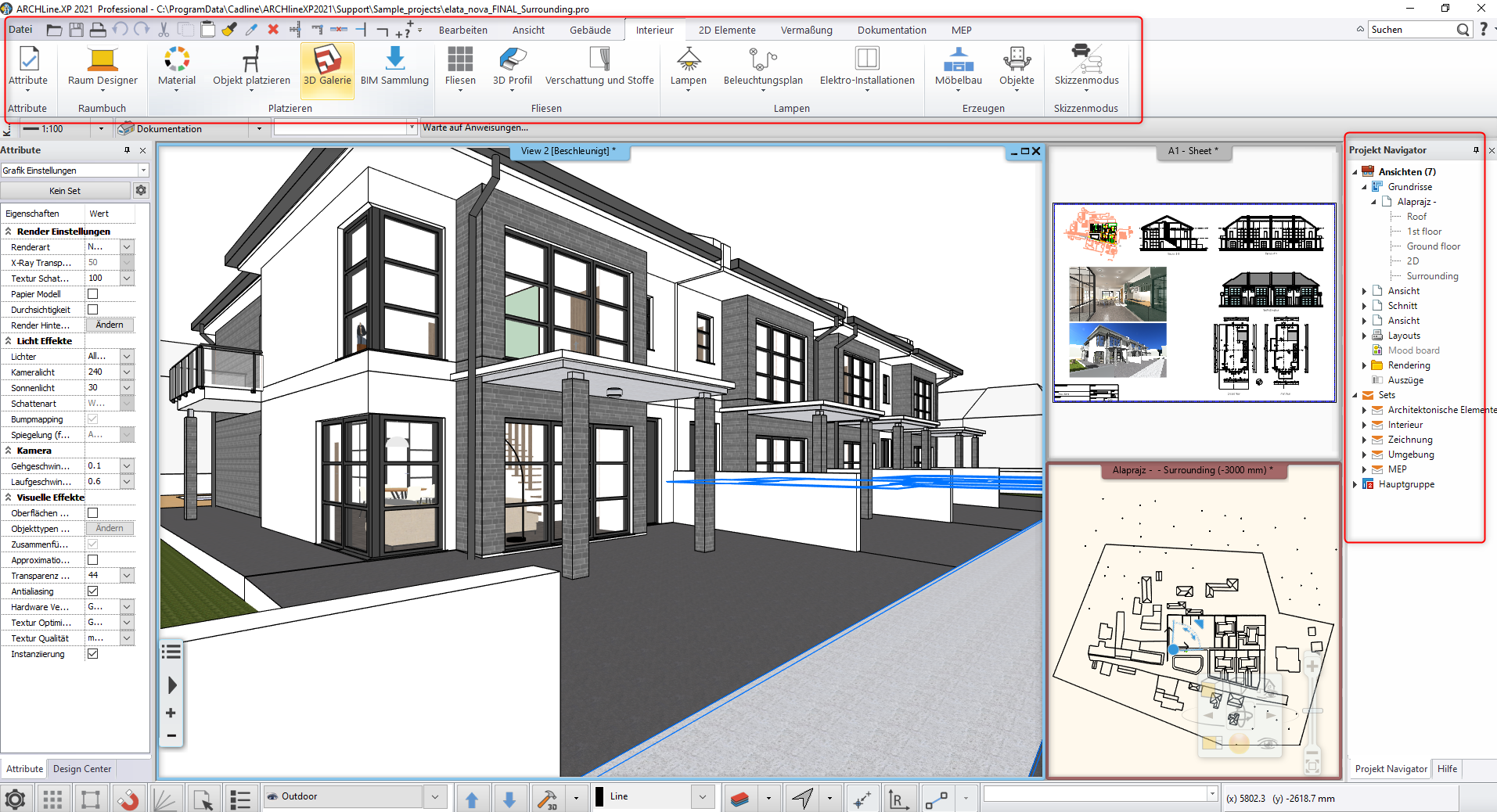

Für mich ist eine intuitive Benutzeroberfläche für eine Architektursoftware unverzichtbar, da wir täglich Stunden damit verbringen. Besonders gut hat mir gefallen, dass die ARCHLine-Benutzeroberfläche für mich vertraut vorkommt und auch Benutzer von Revit-und Autodesk-Software auch nicht überraschen wird, da die Oberflächen auf derselben Logik aufgebaut sind. Am oberen Bildschirmrand finden Sie die heute sehr gebräuchliche Menüleiste mit Bearbeitungswerkzeugen, wie Wand, Fenster, Decke, Balkden, Stütze usw.
Auf der linken Seite befindet sich die Eigenschaftsleiste, die der Menüleiste zugeordnet ist. Wenn Sie ein Werkzeug über die Menüleiste aktivieren oder ein Objekt auswählen, zeigt diese Menüleiste Optionen und Informationen zu diesem Objekt oder Tool an. Wenn Sie beispielsweise das Werkzeug „Wand“ auswählen, können Sie verschiedene Werte und Schichten für die Wände vorgeben, die Sie dann nach Bedarf anpassen können. Wir können die Dicke der Wände, ihre Struktur (tragend oder nicht) usw. anpassen.
Auf der rechten Seite befindet sich der Projektnavigator durch dem Sie auf verschiedene Teile des Projekts zugang haben. Hier können Sie auf verschiedene Ansichten zugreifen: 3D, Schnitte, Fassaden und verschiedene Grundrisse.
Mit einem Wort, Sie werden auch sehen, dass die Benutzeroberfläche verständlich und einheitlich ist. Wenn Sie bereits mit BIM-Software wie ArchiCAD und insbesondere Revit vertraut sind, werden Sie sich auch hier schnell auskennen.
Ich brauchte kein Tutorial, um die Oberfläche kennenzulernen, der Übergang von Revit oder ArchiCAD zu ARCHLine verlief reibungslos und ohne Probleme.
Archline.xp-tools
Kommen wir nach der Form zum Inhalt, was kann ARCHline bei der Erstellung eines Architekturprojekts?
Wie ich schon erwähnt habe, war die Vielseitigkeit von ARCHLine.XP eine sehr angenehme Überraschung: Es ist ein komplettes BIM-Tool, für das man sich neben der derzeit marktbeherrschenden Software nicht schämen muss.
Es ist ein vollwertiges BIM-Programm, und wenn Sie die Arbeitsweise von BIM kennen, wissen Sie sofort, was für ein komplexer und qualitativ hochwertiger Prozess es ist. Wenn Sie ein Projekt in ARCHLine planen, erhalten Sie nicht nur ein 3D-Modell. Das Ergebnis ist viel mehr als eine Reihe von Polygonen, wir erhalten ein intelligentes Projekt mit Daten und Informationen.
Eine Wand ist beispielsweise nicht nur ein einfaches extrudiertes Polygon wie in SketchUp, sondern wir speichern eine Gruppe von Daten im Modell wie Wandhöhe, Dicke, Zusammensetzung, Struktur usw.
Mit der BIM-Arbeitsmethode sagen wir auch Ja zur Zusammenarbeit mit Co-Designern. BIM erleichtert die Kommunikation mit Projekt-Co-Designern und anderer Software, wobei eines der wichtigsten Werkzeuge der Datenaustausch über das IFC-Dateiformat ist.
ARCHLine.XP hat zertifizierte IFC 2X3-Importe und -Exporte. Dies ermöglicht es uns, unsere Dateien von und zu anderer Software (ArchiCAD, Revit, Vectorworks, AllPlan usw.) zu kommunizieren.
Was mich bei ARCHLine angenehm überrascht hat und es von anderen Anbietern auf dem Markt unterscheidet, sind seine Fähigkeiten in Innenarchitektur, die auch die Hauptstärken des Programms sind.
ARCHLine.XP enthält einzigartige Tools für die Innenarchitektur:
• Raumdesigner (für Wohnzimmer);
• Küchendesign-Tools (für Küchen);
• Möbeltischler (für Badezimmer- oder Küchenmöbel);
• Einzigartiger Möbelhersteller (zur Herstellung personalisierter Möbel);
• Verkleidung mit Fliesen
All diese Werkzeuge machen es einfach, interne Details zu erstellen, die mit anderer CAD-Software normalerweise schwer zu erreichen sind.
Die Kombination von BIM-Tools mit Innenarchitektur-Tools ist ein ziemlich einzigartiges Feature, das meines Wissens anderswo in so umfassender Form nicht existiert. Wenn Sie Architekt oder Innenarchitekt sind, sollten Sie diese Software ernsthaft in Betracht ziehen.
ARCHLINE.XP 2021
Die neueste Version von ARCHLine.XP 2021, enthält eine Reihe neuer und interessanter Funktionen, wie externe Referenzen (xref), die die Anzeige von IFC-, RVT-, DWG- und PDF-Dateien in ARCHLine ermöglichen. Dies ist besonders für zusammenarbeitende Designer interessant, da es die Zusammenarbeit erheblich erleichtert, da die verknüpften Dateien automatisch aktualisiert werden können und so sichergestellt wird, dass alle über den Fortschritt des gesamten Projekts informiert sind.
Eine weitere neue Funktion in ARCHLine 2021 wird für Sketchup-Benutzer nützlich sein:
• Push and Pull -Erstellen Sie mit dem Push / Pull-Werkzeug einzigartige 3D-Volumenkörper. Zeichnen Sie einfach eine Kontur und extrudieren Sie die gewünschte Form.
• Projektvorlagen verwenden: Die Projektvorlage definiert die Startumgebung für ein neues Projekt, die Voreinstellungen für das Projekt. Die Vorlage enthält Maßeinheiten, Stile, Ebenen, Ebenen und Gebäudestruktur und mehr. Wenn die werkseitig voreingestellte Vorlage nicht zu Ihrer Arbeitsweise passt, können Sie sie an Ihre Bedürfnisse anpassen und als benutzerdefinierte Vorlage speichern. Die Vorlage enthält die benutzerdefinierten Standardeinstellungen für das Projekt und definiert die Standardeinheiten, Stile, Layer, Ebenen und Gebäudestruktur, Zeichnungen und mehr.
• Das LOD-Konzept (Level of Development), eine Shared Object Library und andere Leistungen wurden ebenfalls eingeführt.
Da ARCHLine.XP eine komplette BIM-Software ist, spricht es, dank, der MEP Funktionen mit seinen mechanischen Systemen und Werkzeugen für Elektro- und Rohrleitungsnetze neben Architektur und Innenarchitektur auch andere Disziplinen an. Es ist möglich geworden, MEP-Komponenten, Zubehör und Formstücke im IFC-Format mit Drähten und Rohren zu importieren.
WAS SIND DIE GRENZEN VON ARCHLINE.XP?
Obwohl ARCHLine.XP eine ausgezeichnete Software ist, müssen wir auch über ihre Grenzen sprechen.
Das erste, was mir aufgefallen ist, war die eingebaute Rendering-Engine, die vielleicht zu einfach ist. Sie können Ihre Projekte stattdessen in eine Render-Engine exportieren.
Als letzten Schritt beim Rendern lohnt es sich vielleicht das Projekt zu ARCHLine.XP Live (einem Echtzeit-Renderer) oder einer anderen externen Anzeigesoftware wie Enscape, Artlantis, Lumion oder Twinmotion übertragen.
Der andere Nachteil des Programms ist, dass ARCHLine.XP, da es sich um eine relativ neue Software handelt, noch keine so starke Benutzerbasis hat wie Revit oder ArchiCAD.
Warum ist es wichtig, dies zu erwähnen? Je mehr Benutzer eine Software hat, desto mehr Inhalte stehen zur Verfügung. Tutorials, Schulungen, Diskussionen in Foren etc., die einen erheblichen Mehrwert bringen.
Wenn beispielsweise ein Problem mit ArchiCAD auftritt, ist dieses Problem sicherlich bereits jemand aufgetreten, hat es in einem Forum gepostet und jemand hat die Frage beantwortet. Dies ist bei ARCHLine nicht unbedingt der Fall.
Glücklicherweise gibt es viele Tutorials auf der offiziellen Seite und auch der Youtube-Kanal von ZW France wird regelmäßig mit Webinaren vorgestellt. Es gibt auch ein offizielles Forum und eine Benutzergruppe.
ZUSAMMENFASSUNG
ARCHLine.XP ist eine BIM-Architektursoftware, die hervorragende Architektur- und Innenarchitekturlösungen zu einem wettbewerbsfähigen Preis bietet. Es enthält alle Werkzeuge, die Sie für Ihr Projekt benötigen, von der ersten Skizze bis zur Dokumentation. Sein Preis ist im Markt als hervorragende Alternative zur BIM-Software positioniert.
ARCHLine.XP verfügt über eine breite Palette fortschrittlicher Designtools wie Treppendesign, Geländer, Raumassistent, Rampen, automatische Scaler, Kassettendecken, Einrichtungspläne, 3D-Möbeldesigner und mehr. Nicht zu schweigen von den vollständigen 2D-Zeichnungswerkzeugen sowie der vollständigen BIM-Fähigkeit, die vollständig IFC 2.3 buildingSMART-zertifiziert ist.
Insgesamt ist ARCHLine.XP eine ausgezeichnete, leicht zu erlernende BIM-Software mit einzigartigen Funktionen, die regelmäßige Benutzer von CAD-Software nicht enttäuschen wird.
Warum nicht eine Probe machen? Sie können eine 30-Tage-Testversion von hier herunterladen.
