Selbst wenn das Gebäude klein ist, müssen mehrere Betroffenen beim Bau zusammenarbeiten. Wannes Malaise, ein Zeichner aus Belgien, berichtet über seine Erfahrungen mit BIM-Workflow zur Verwaltung dieses Projekts und zur Vereinfachung der Kommunikation mit Co-Designern.
Über meine Arbeit
Ich bin ein Zeichner. Ich mache eine breite Palette von Projekten - Standorte für große Unternehmen, Familienhäuser, Hallen, Pipelines usw. Dies können 2D- oder 3D-Zeichnungen sein, sie sind sehr vielseitig. Das Schwierigste an meiner Arbeit ist, dass die Vorschriften in Belgien, wo ich lebe und arbeite, ziemlich streng sind - es gibt viele Informationen, die ich in meine Dokumentation aufnehmen muss.n gewisser Weise muss ich also nicht nur die Zeichnung machen, sondern ich bin auch dafür verantwortlich, die relevanten Informationen und Systeme zu meinen Zeichnungen hinzuzufügen. Das ist einer der Gründe, warum ich mir ARCHLine.XP angesehen habe - weil ich alles CAD, 3D-Modellierung und Berechnungen in einem Paket machen wollte.

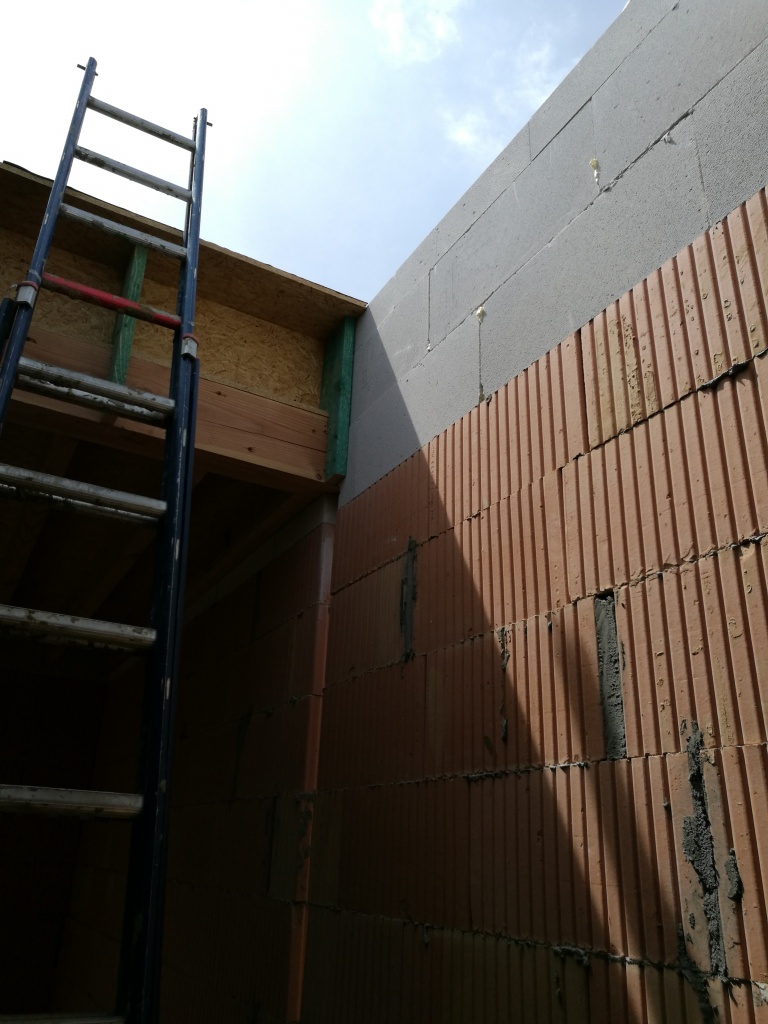

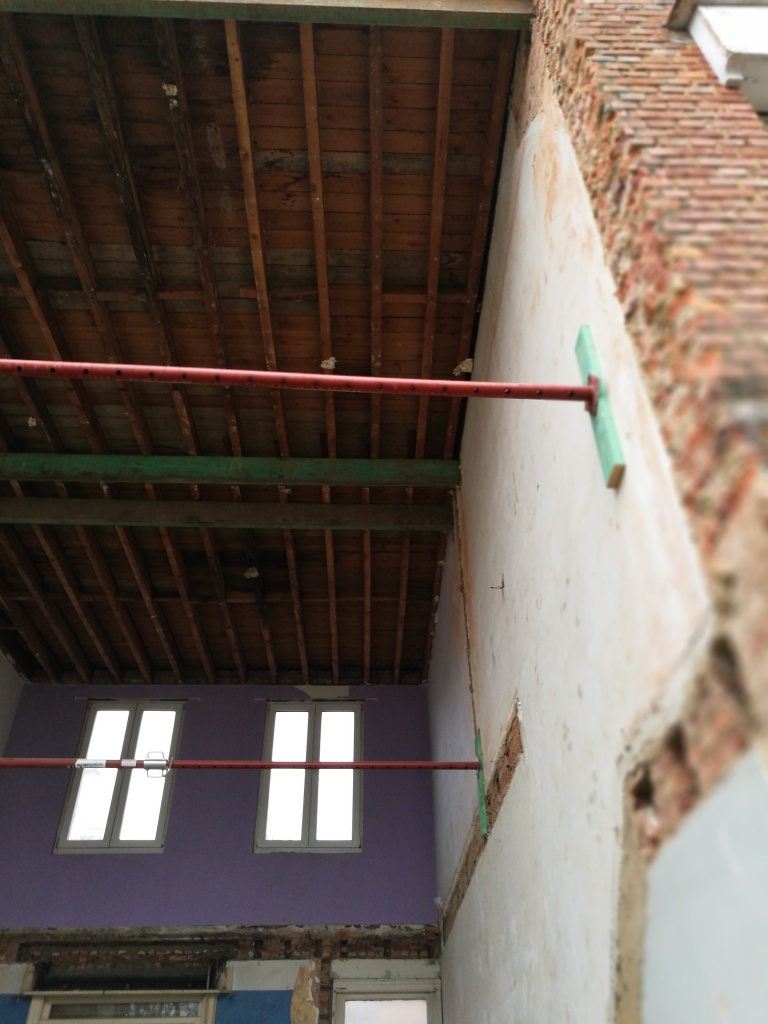

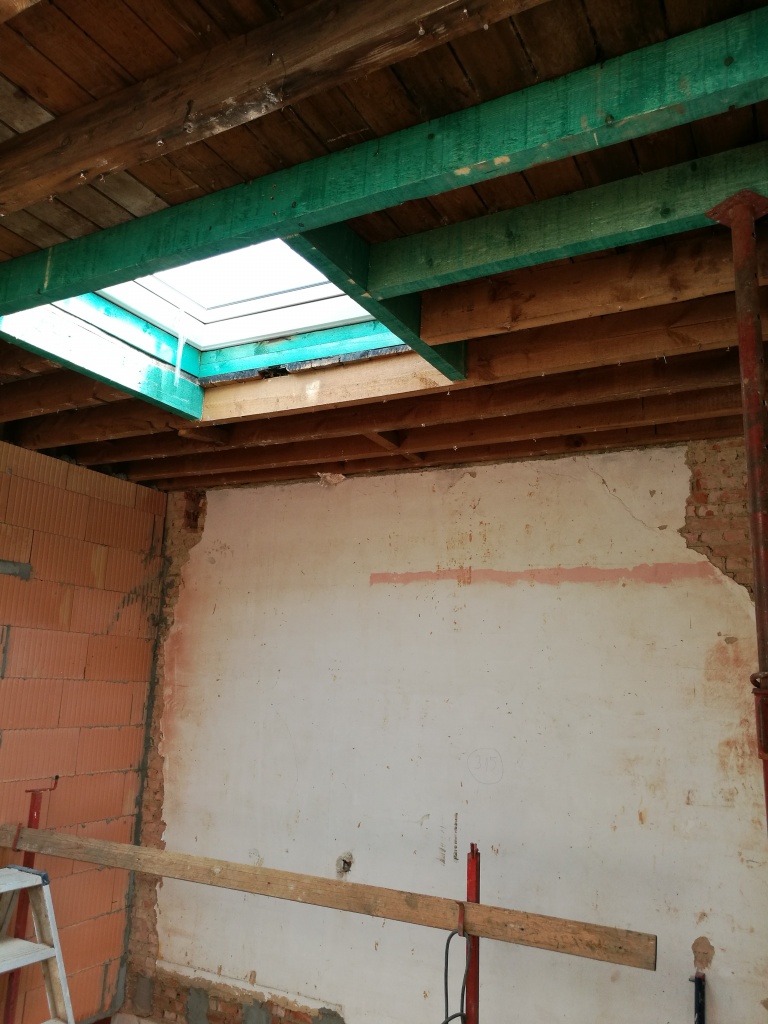

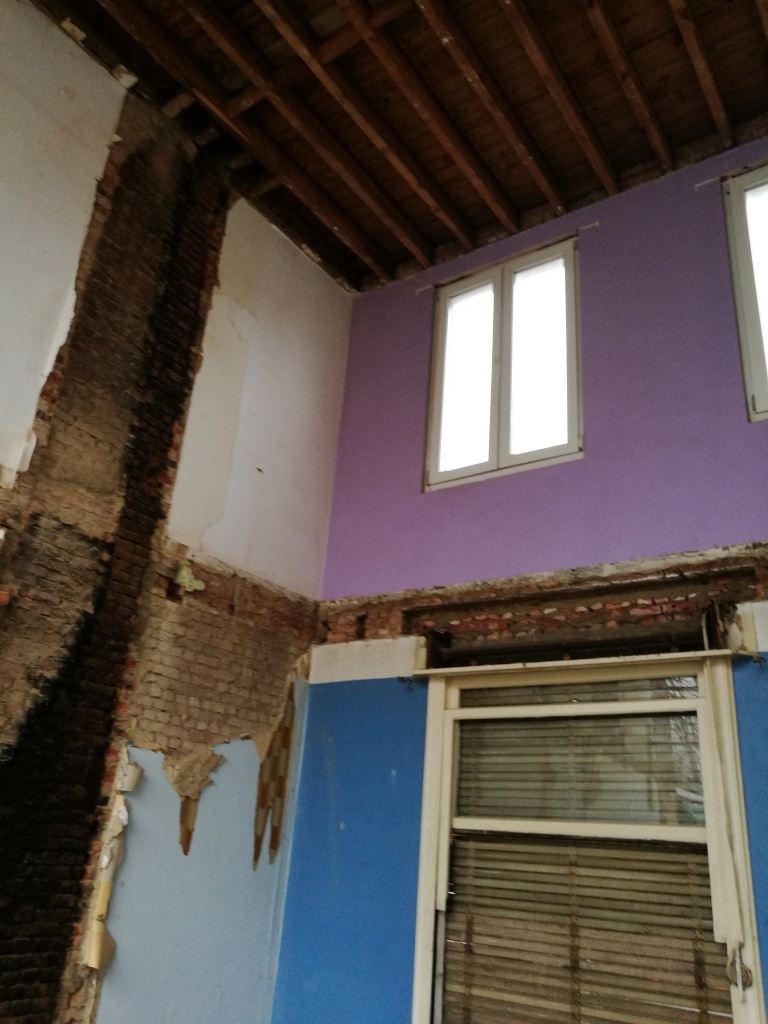

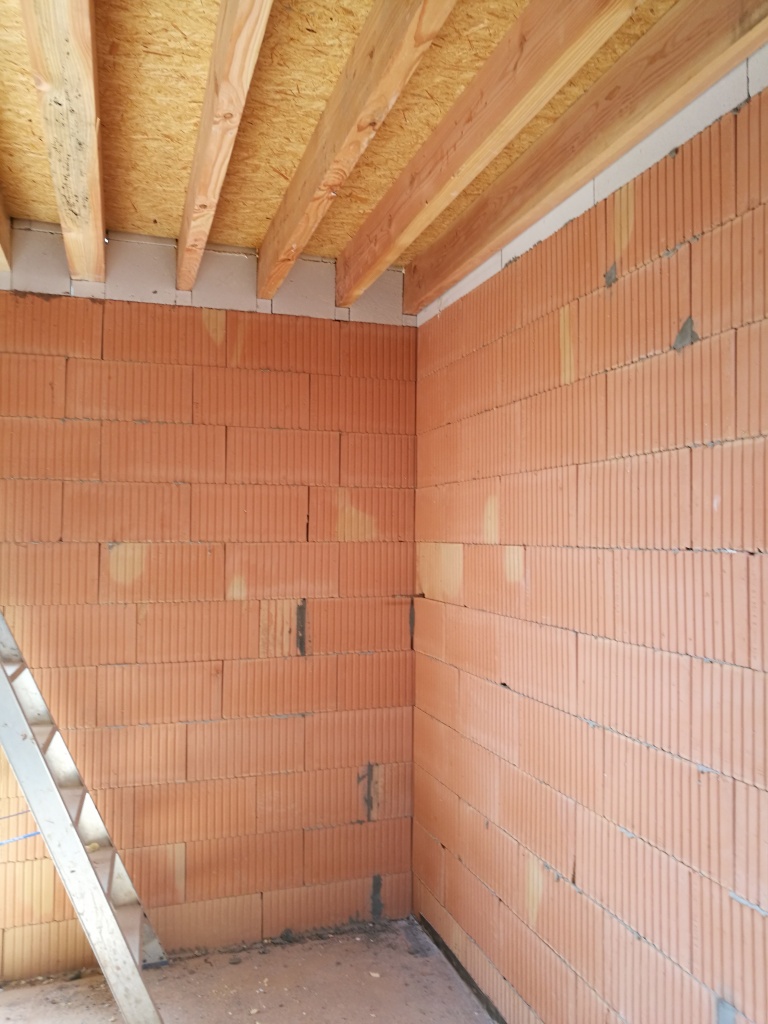

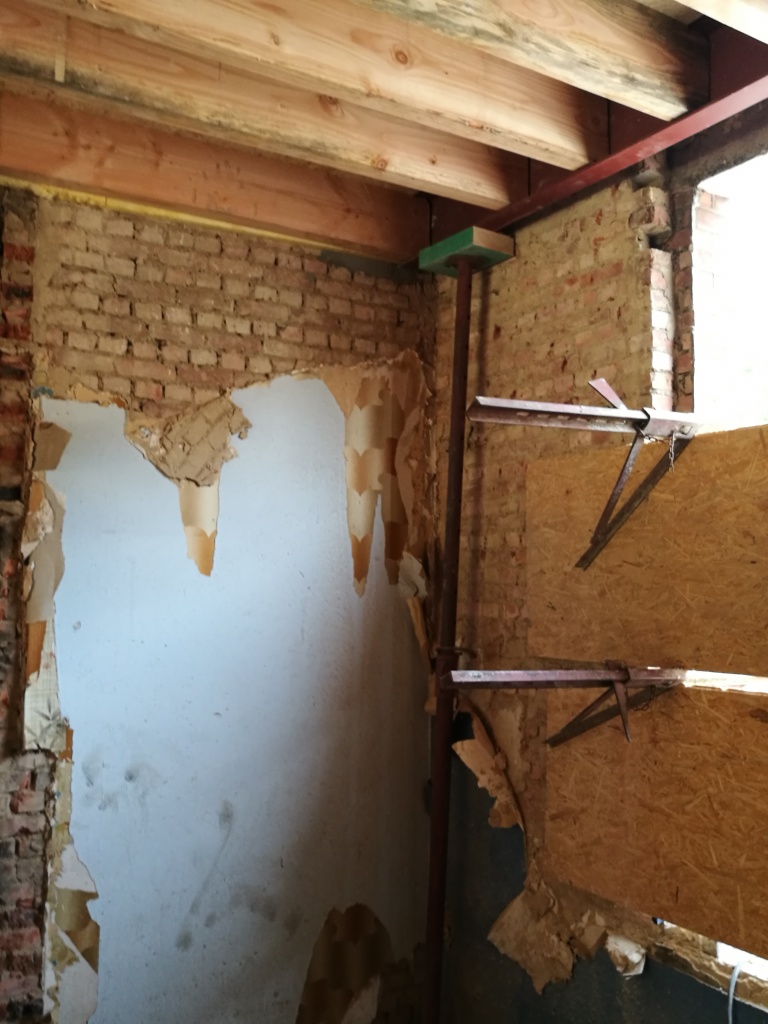

Neugestaltet - schnappen Sie sich den blauen Schieberegler und bewegen Sie sich nach links und rechts, um zwischen den vorhandenen und den geplanten Phasen zu wechseln.

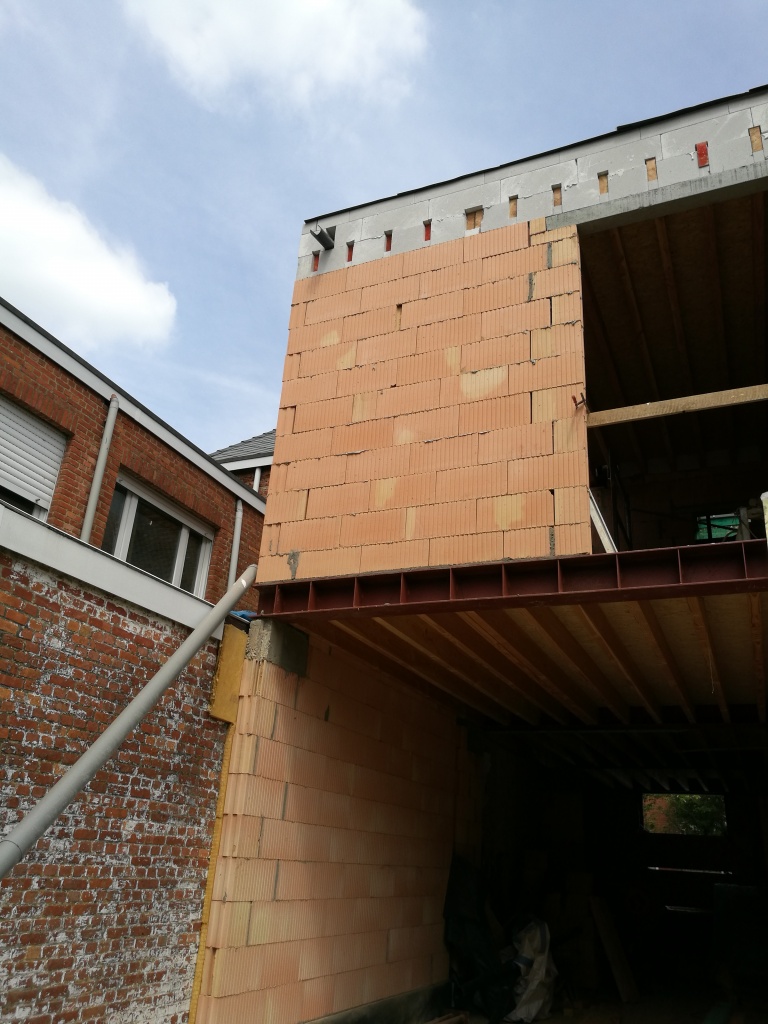

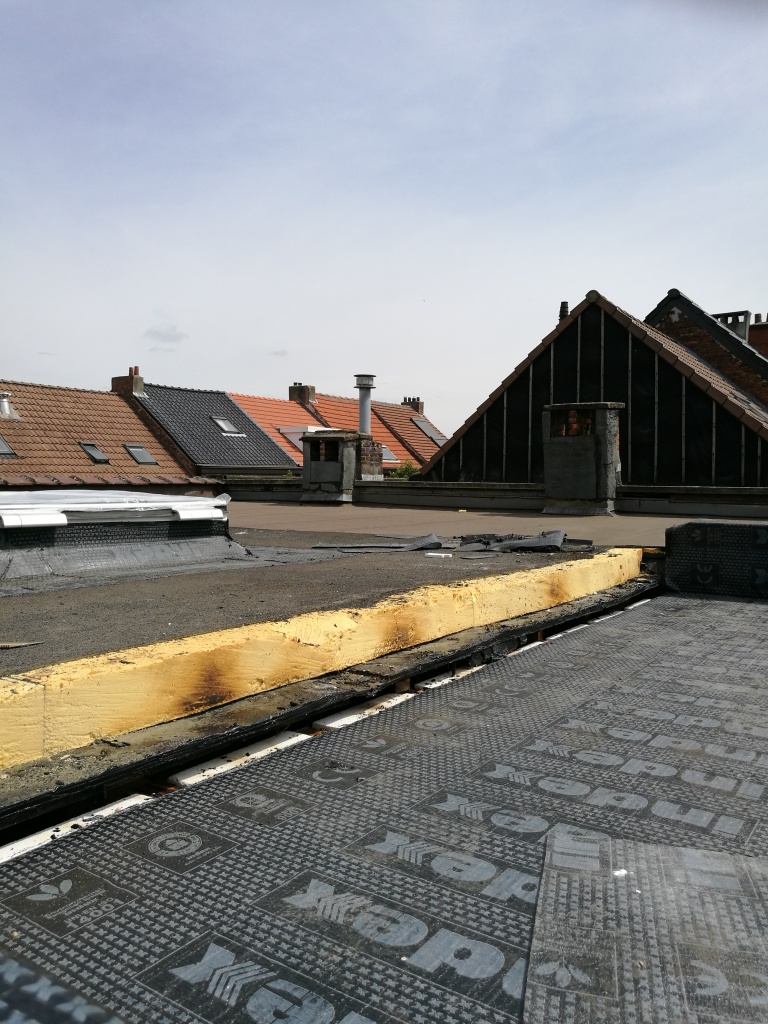

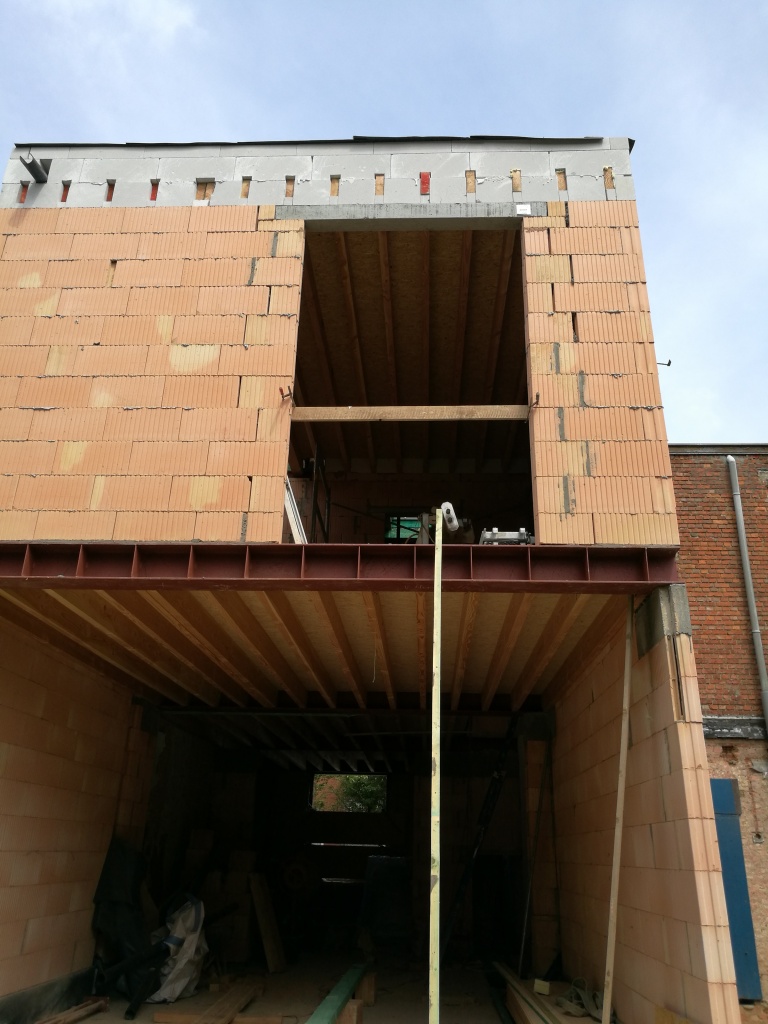

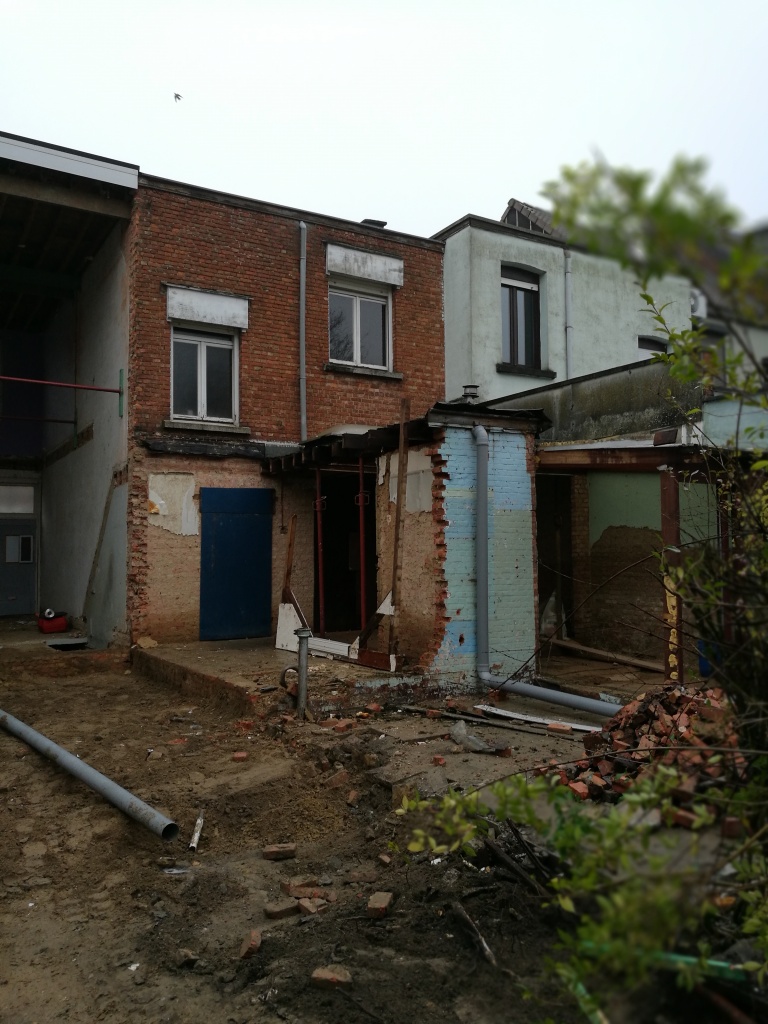

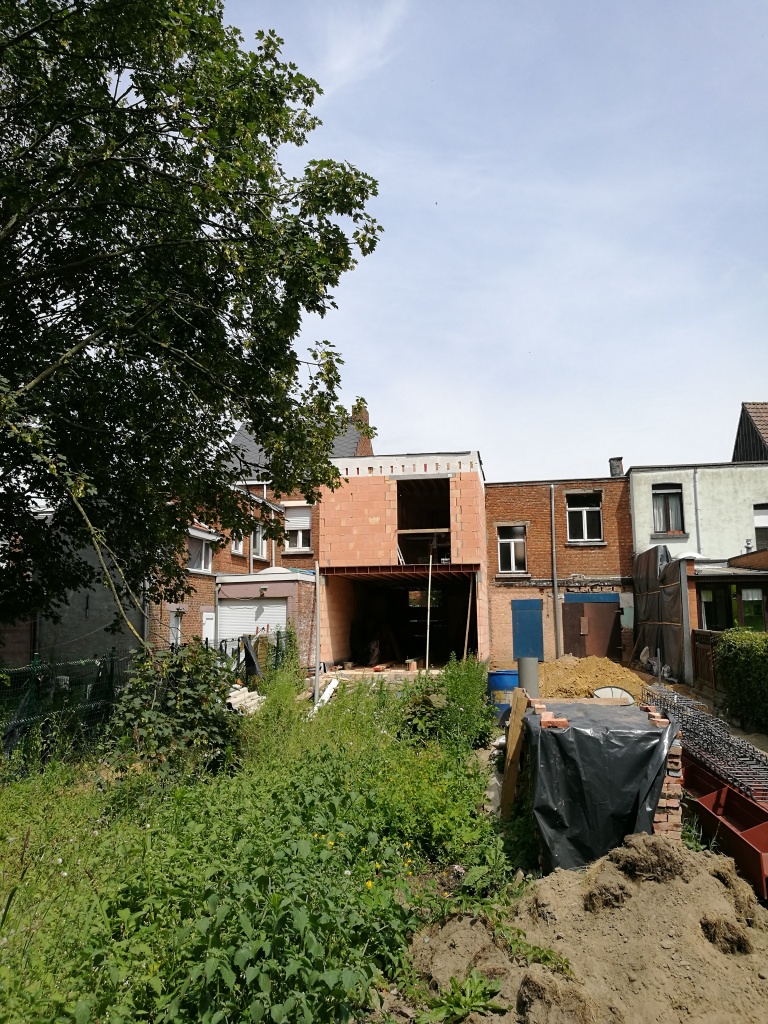

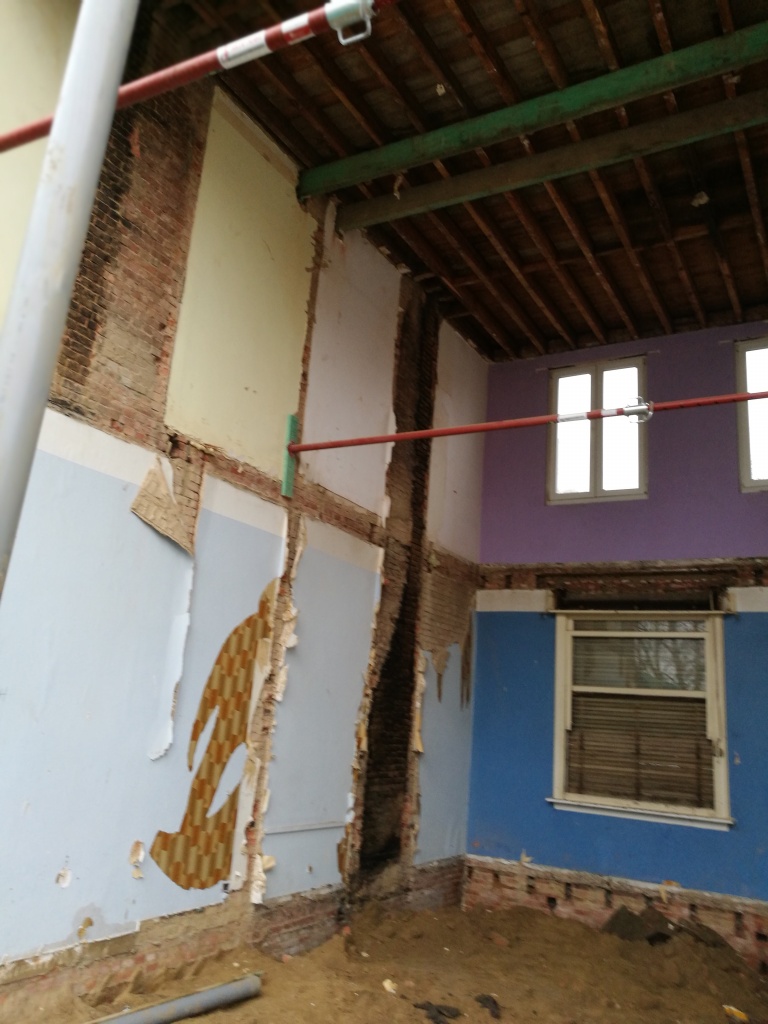

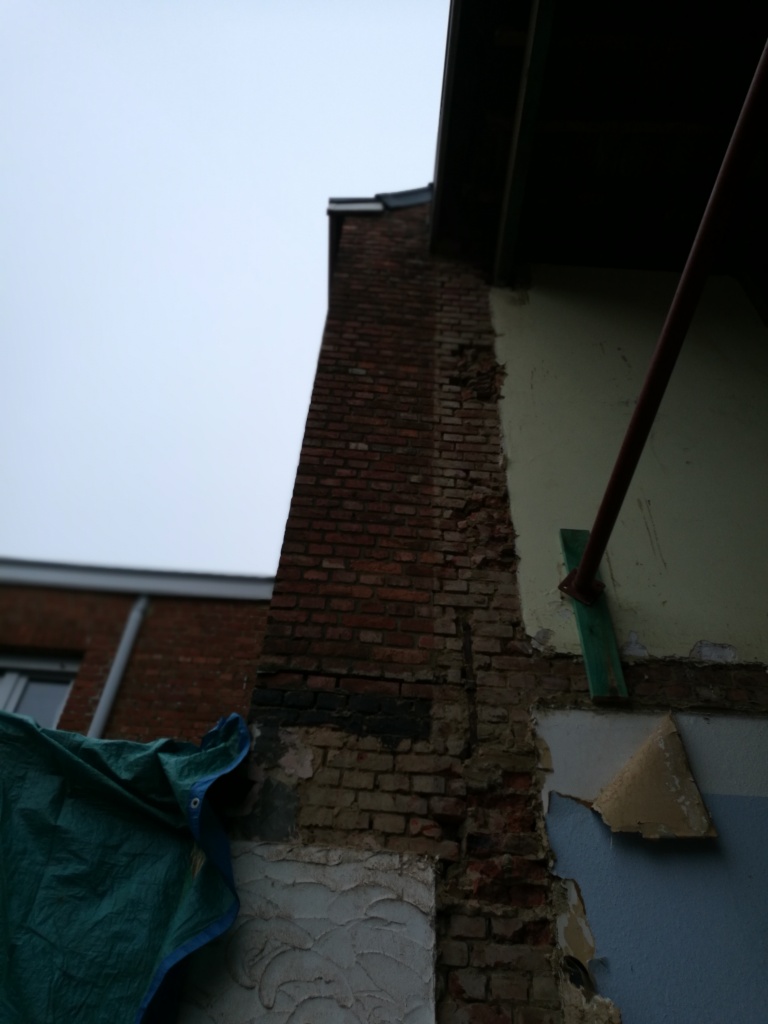

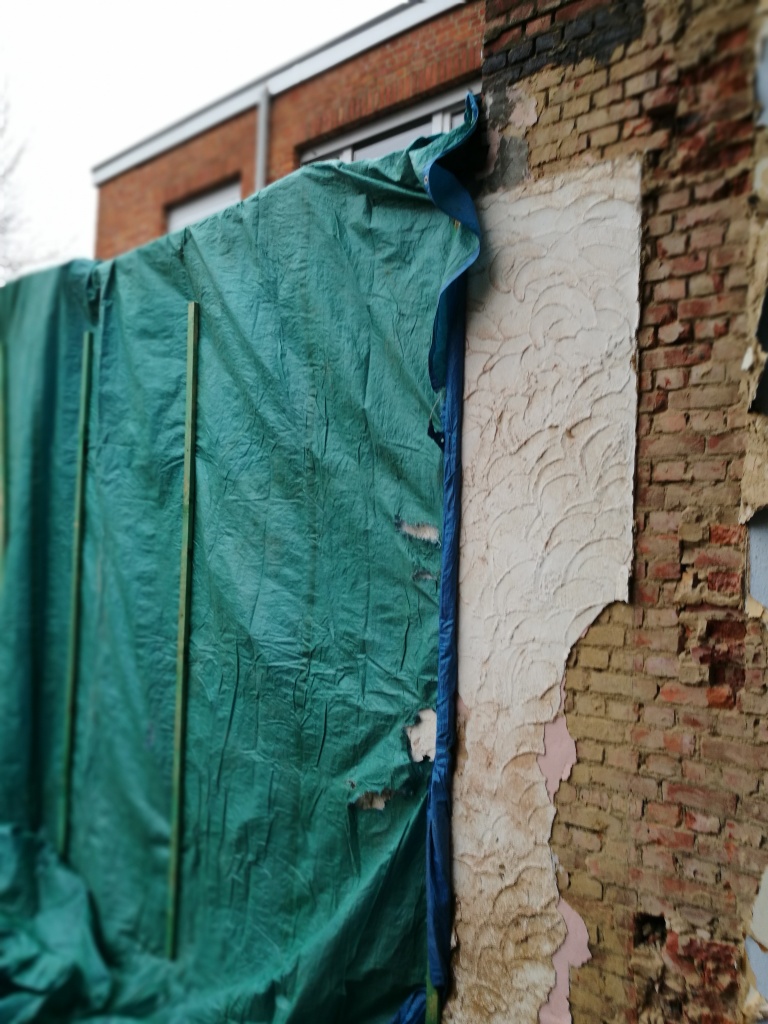

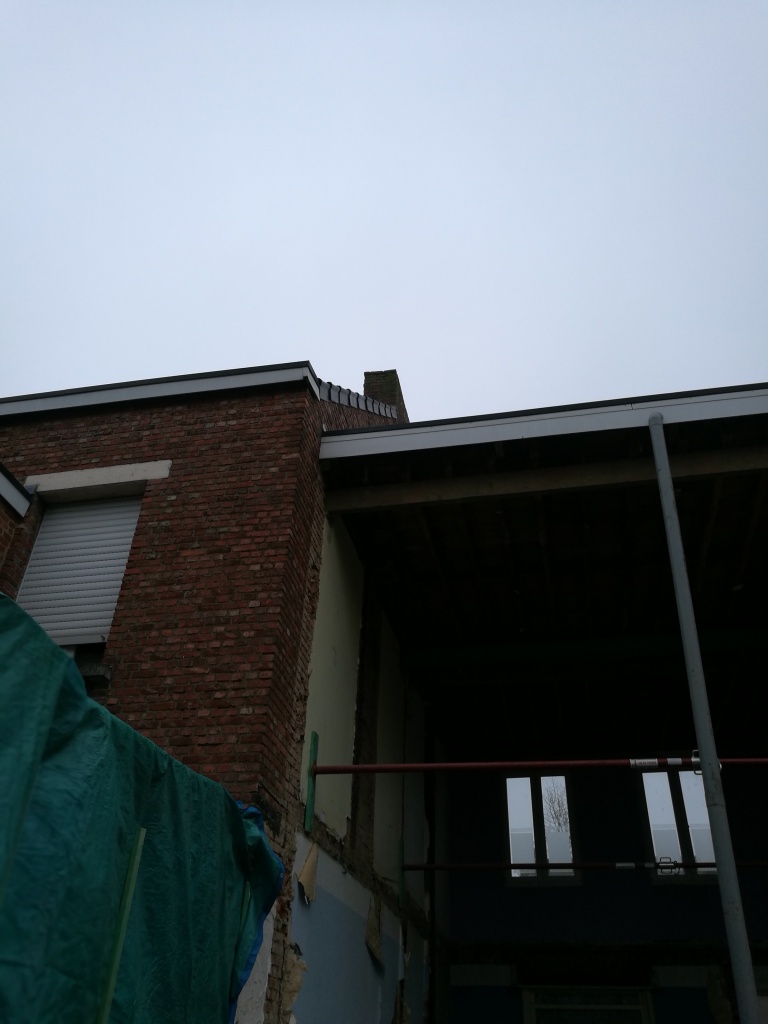

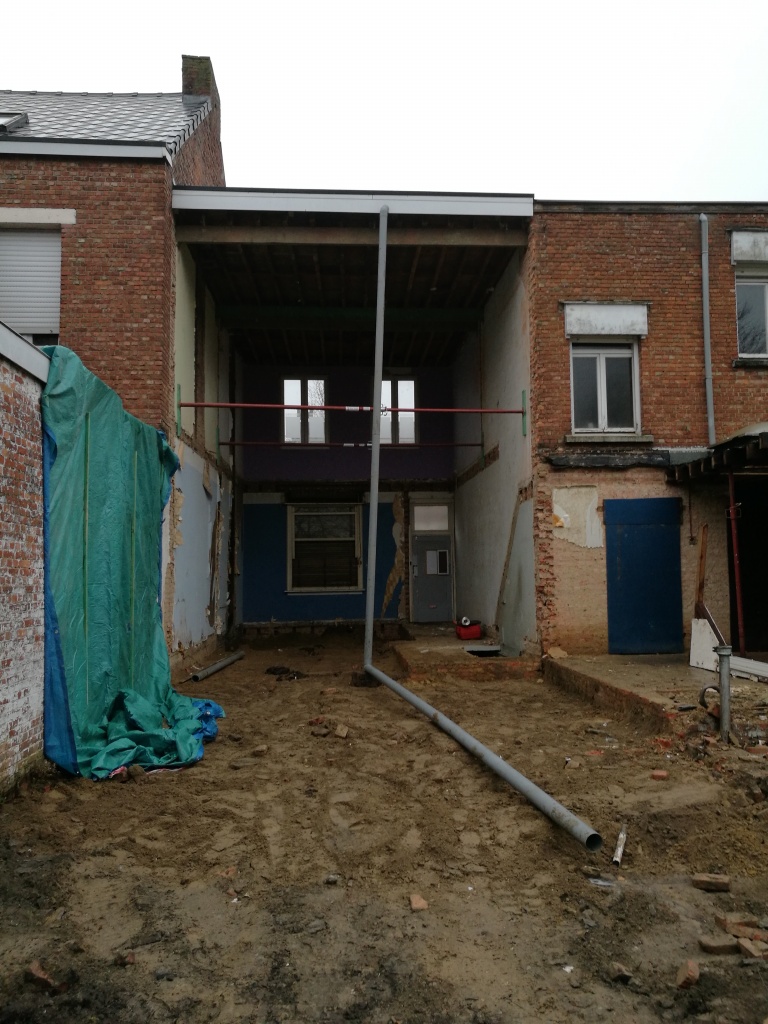

Die Fassade und das Dach dieses Gebäudes wurden beibehalten, da sie allgemein in gutem Zustand waren. Das gesamte Gebäude wurde um diese gegebenen Teile herum angelegt. Die Fassade ist weder gerade noch das Gebäude selbst, was die Gestaltung sehr schwierig machte.

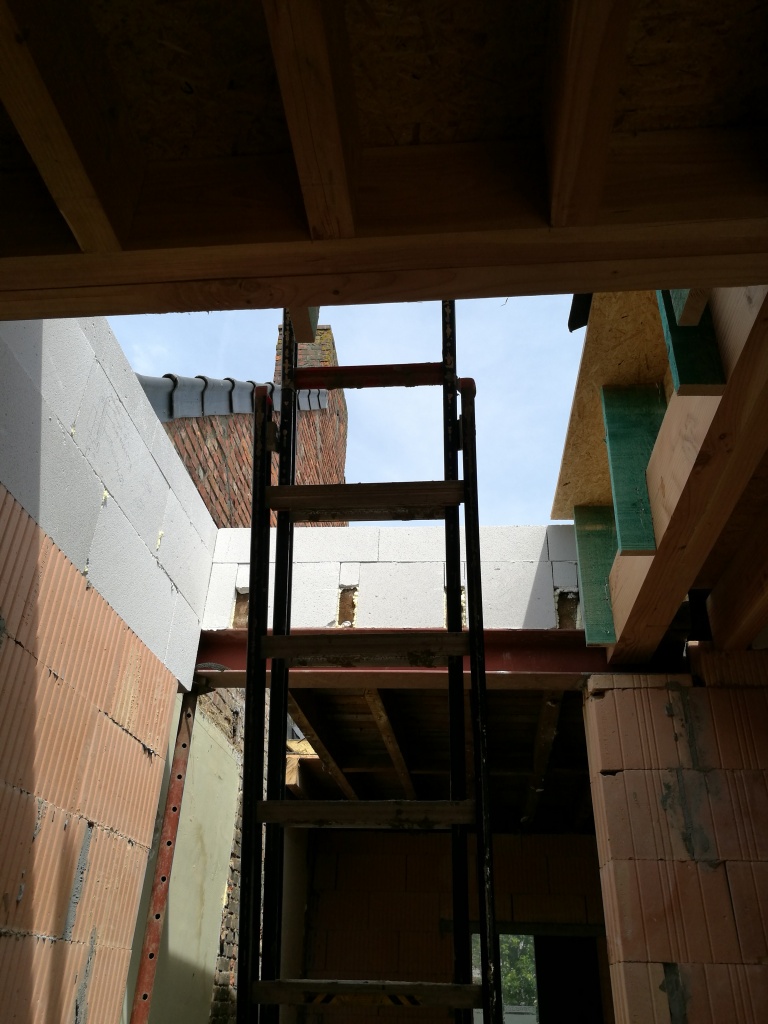

Frank hat ein fantastisches Wissen über das Bauen und Konstruieren. Das Hinzufügen einer verglasten Terrasse war eine großartige Idee von ihm, er bringt Licht und Luft in die Räume. Dies erschwert jedoch auch den Bau- und Planungsprozess, da alles gut isoliert werden musste.
BIM-Prozess angewendet
Frank arbeitet mit vielen Leuten zusammen und wollte dieses Gebäude in einem BIM-Modell erstellen, um zu sehen, ob dies beim Bauprozess und bei der Kommunikation der Pläne helfen kann.
Ich habe die Vermessungen selbst gemacht und produzierte .DXF-Dateien, die in ARCHLine.XP eingelesen wurden. Dann machte der Architekt einen ersten Plan auf dieser Grundlage, dann kam der Plan zu mir zurück, und Frank machte den größten Teil des Designs erneut, indem er das Modell im ARCHLine.XP-Viewer öffnete. Die Pläne gingen dann an einen Ingenieur, der die Konstruktionsdickenwerte untersuchte
Später ging das Modell an die Firma, die die Fenster fertigt. Die Küche wurde nach einem Ordner entworfen, den ich von Frank erhielt. Das BIM-Modell wird später an die Küchendesigner gesendet.
Es ist ein Vorteil, dass Sie mit der BIM-Modellierung den gesamten Prozess sehen können. Sie können Fehler vermeiden und den Kunden das 3D-Modell zeigen. Außerdem können direkte Änderungen vor dem Beginn der Konstruktion vorgenommen werden. Mit 2D-Plänen gibt es keine gute Kontrolle über Höhen und Teile, aber mit dem 3D-Modell können Bauherren das Projekt viel besser verstehen. Die Anwendung von BIM bietet also einen Vorteil, selbst für ein Projekt dieser Größe.

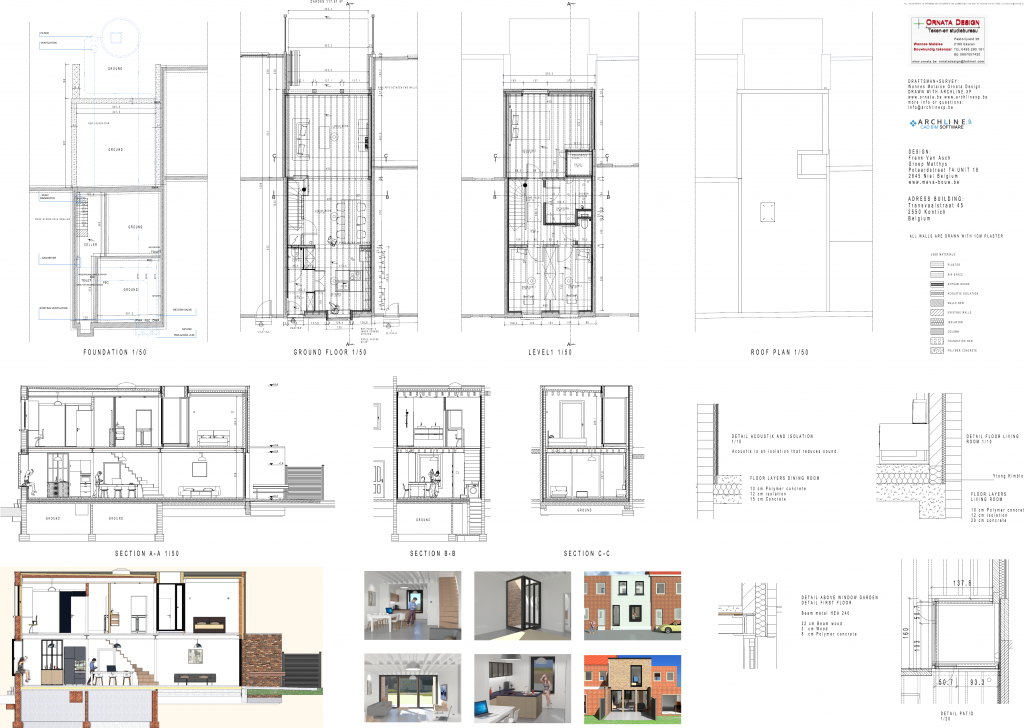

Das endgültige Grundriss unten - zum Vergrößern anklicken
